Zemin etüdü, bir yapının oturacağı zeminin özelliklerini sondaj, arazi deneyleri, laboratuvar analizleri ve jeofizik ölçümlerle belirleyen çalışmadır. Temel tipinden deprem yüküne kadar statik projedeki pek çok karar bu raporun verilerine dayanır.
Zemin etüdü neyi ortaya koyar?
Bir zemin ve temel etüdü raporu, statik projeciye şu soruların cevabını verir:
- Zemin hangi katmanlardan oluşuyor, bu katmanlar ne kadar derin?
- Zeminin taşıma gücü ne, yük altında ne kadar oturur?
- Yeraltı suyu hangi seviyede?
- Deprem sırasında sıvılaşma ya da şev kayması riski var mı?
- TBDY 2018'e göre yerel zemin sınıfı nedir?
Zemin etüdü nasıl yapılır?
- Arazi keşfi ve planlama: Parselin konumu, eğimi, çevre yapılar ve bölgenin jeolojisi incelenir; sondaj sayısı ve derinliği planlanır.

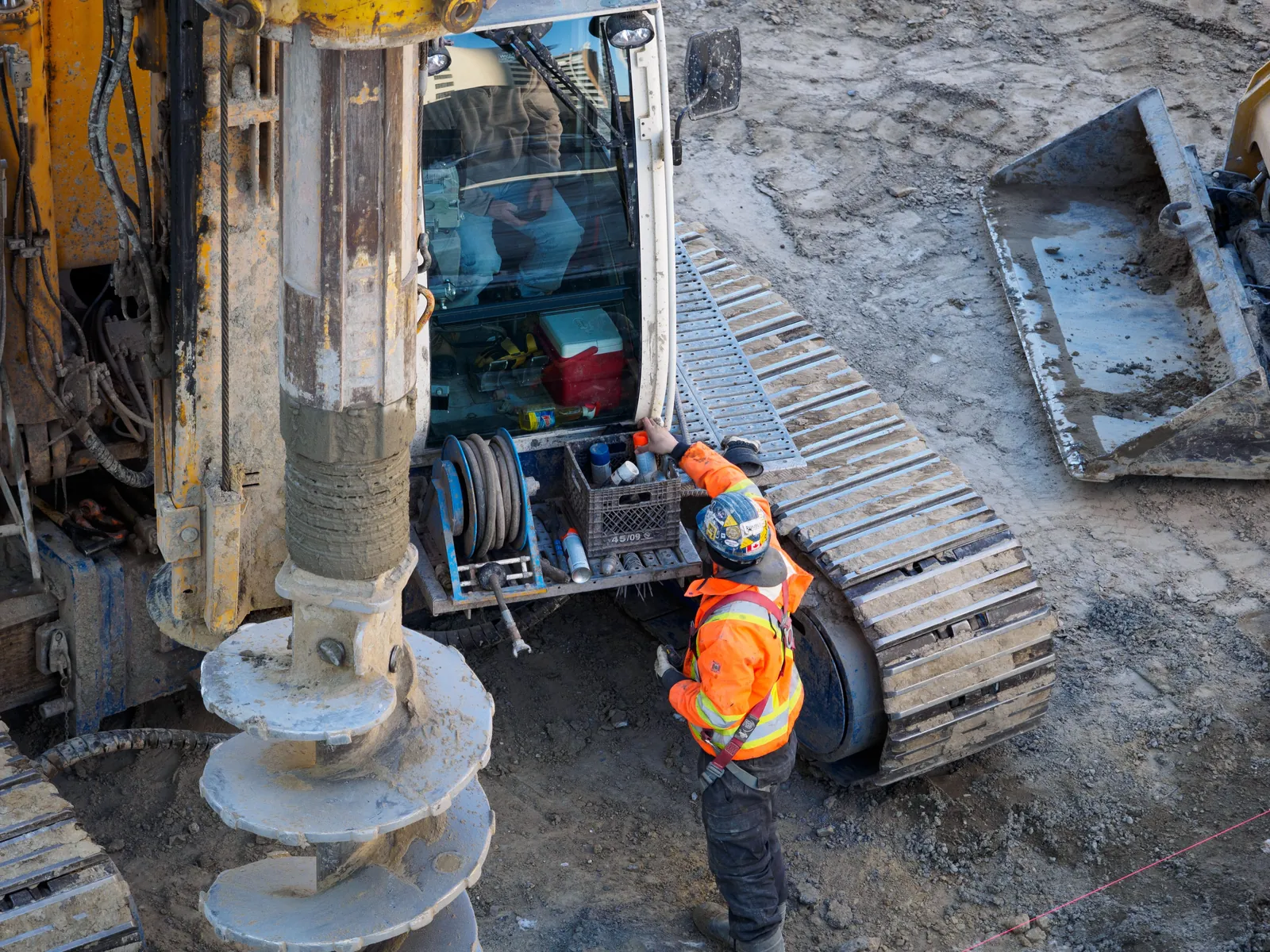

- Sondaj: Parselde belirlenen noktalarda sondaj yapılır; standart penetrasyon deneyi (SPT) gibi arazi deneyleriyle zeminin sıkılığı ölçülür ve numune alınır.
- Jeofizik ölçümler: Sismik kırılma, yüzey dalgası (MASW) ya da mikrotremor gibi yöntemlerle zeminin kayma dalgası hızı belirlenir.
- Laboratuvar deneyleri: Numunelerde dane dağılımı, kıvam limitleri, su içeriği, kesme dayanımı ve sıkışabilirlik gibi özellikler ölçülür.
- Raporlama: Tüm veriler değerlendirilerek zemin profili, parametreler, taşıma gücü, oturma tahmini ve temel önerileri raporlanır.
Zemin etüdünü kim yapar?
Zemin ve temel etüdü raporları; jeoloji, jeofizik ve inşaat (geoteknik) mühendislerinin birlikte çalıştığı, bu alanda yetkili firmalarca hazırlanır. Sondaj ve laboratuvar çalışmaları da bu kapsamda yürütülür. Rapor, yapı ruhsatı başvurusunun zorunlu eklerindendir.
TBDY 2018'e göre zemin sınıfları
Türkiye Bina Deprem Yönetmeliği, zeminleri deprem davranışına göre altı sınıfa ayırır:
| Sınıf | Genel tanım |
|---|---|
| ZA | Sağlam, sert kayalar |
| ZB | Az ayrışmış, orta sağlam kayalar |
| ZC | Çok sıkı kum, çakıl ve sert kil tabakaları ya da ayrışmış kayalar |
| ZD | Orta sıkı ya da sıkı kum, çakıl veya çok katı kil tabakaları |
| ZE | Gevşek kum, çakıl ya da yumuşak kil tabakaları |
| ZF | Sahaya özel araştırma gerektiren zeminler (ör. sıvılaşma riski taşıyan zeminler) |
Sınıflandırma temel olarak zeminin üst 30 metresindeki ortalama kayma dalgası hızına (VS30) ve arazi deney sonuçlarına dayanır. Zemin sınıfı yumuşadıkça tasarım spektrumu, dolayısıyla binaya etkiyen deprem yükü genellikle büyür. Yani zemin etüdü yalnızca temeli değil, bütün binanın deprem hesabını etkiler.
Zemin etüdü statik projeyi nasıl etkiler?
- Temel tipi: Tekil, sürekli ya da radye temel seçimi taşıma gücüne ve oturma beklentisine göre yapılır. Farklarını radye temel yazımızda anlattık.
- Temel boyutları: Zemin emniyet gerilmesi ve yatak katsayısı, temel kalınlığını ve donatısını doğrudan belirler.
- Deprem yükü: Zemin sınıfı tasarım spektrumunu değiştirir.
- İksa ve su yalıtımı: Bodrum kazılarında yeraltı suyu ve komşu yapılar için önlem gerekir.
- Zemin iyileştirme: Zayıf ya da sıvılaşabilir zeminlerde jet grout, kazık gibi çözümler gündeme gelir.
Kazı güvenliği ve komşu yapılar
Bodrum katlı projelerde zemin etüdü, yalnızca yeni binanın temelini değil kazının kendisini de ilgilendirir. Derin kazılarda komşu binaların temelleri, yol ve altyapı hatları etkilenebilir. Bu nedenle kazı yüzeylerinin nasıl destekleneceği, yani iksa sistemi (fore kazık, ankraj, palplanş gibi) zemin parametrelerine göre ayrıca projelendirilir. Yeraltı suyu varsa kazı süresince suyun nasıl kontrol edileceği de planlanmalıdır. Kazı başlamadan önce komşu yapıların mevcut durumunun fotoğraf ve tutanakla belgelenmesi, ileride doğabilecek anlaşmazlıkları önler.
Zemin etüdü raporu ne kadar geçerli?
Mevzuatta her durum için tek bir geçerlilik süresi tanımlı değildir. Parselde ve projede önemli bir değişiklik yoksa rapor genellikle kullanılabilir. Ancak proje büyüdüyse, bodrum kat eklendiyse ya da raporun üzerinden uzun zaman geçtiyse idare güncel bir çalışma isteyebilir. Mühendislik açısından da raporun yeni projenin derinliğini ve yükünü karşılayıp karşılamadığı kontrol edilmelidir.
Zemin etüdü raporunda neler bulunur?
- Parselin konumu, jeolojisi ve yapılan çalışmaların listesi
- Sondaj logları: her derinlikte zemin türü, SPT sonuçları ve yeraltı suyu seviyesi
- Laboratuvar deney sonuçları ve jeofizik ölçümler
- Zemin profili, tasarım parametreleri ve yerel zemin sınıfı
- Taşıma gücü, oturma hesabı ve yatak katsayısı önerisi
- Sıvılaşma, şev stabilitesi ve kazı güvenliği değerlendirmeleri
- Temel tipi, temel derinliği ve gerekiyorsa zemin iyileştirme önerileri
Statik projeci için en önemli sayfalar, tasarım parametrelerinin ve temel önerilerinin yer aldığı bölümlerdir. Bu değerler projede doğrudan kullanılır; belirsiz ya da çelişkili bir değer, temel tasarımında ya gereksiz bir güvenlik payına ya da riske dönüşür.
Sıvılaşma nedir?
Sıvılaşma, suya doygun ve gevşek kumlu zeminlerin deprem sarsıntısı sırasında taşıma gücünü büyük ölçüde kaybetmesidir. Zemin kısa süreliğine sıvı gibi davranır; binalar oturabilir, eğilebilir ya da temel altından zemin taşınabilir. Kıyı şeritleri, eski dere yatakları ve dolgu alanları bu açıdan dikkat ister. Zemin etüdü, sıvılaşma potansiyelini sondaj ve deney verileriyle değerlendirir; risk varsa zemin iyileştirme ya da derin temel çözümleri devreye girer.
Zemin iyileştirme yöntemleri
- Jet grout: Yüksek basınçlı enjeksiyonla zemin içinde çimento-zemin kolonları oluşturulur.
- Taş kolon: Gevşek zeminde sıkıştırılmış agrega kolonlar hem taşıma gücünü artırır hem de drenaj sağlar.
- Fore kazık: Yükler, zayıf tabakaları geçerek derindeki sağlam tabakalara aktarılır.
- Enjeksiyon ve ön yükleme: Zeminin boşlukları doldurulur ya da zemin önceden yüklenerek oturmalar inşaattan önce tamamlatılır.
Hangi yöntemin seçileceği zemin profiline, bina yüklerine ve komşu yapılara göre belirlenir. Bu karar, statik proje ile geoteknik çalışmanın birlikte yürütülmesini gerektirir.
Sismik zemin etüdü nedir?
Zemin etüdünün bir parçası olan jeofizik çalışmalar, zeminin deprem dalgalarını nasıl ilettiğini ölçer. Yüzeyde oluşturulan titreşimlerin zemindeki yayılma hızı kayıt altına alınır; özellikle kayma dalgası hızı, TBDY 2018'deki yerel zemin sınıfının belirlenmesinde kullanılan temel parametrelerden biridir. Yöntem olarak sismik kırılma ve yüzey dalgası analizleri (ör. MASW) yaygındır; mikrotremor ölçümleri ise zeminin hâkim titreşim periyodu hakkında bilgi verir. Bu veriler, sondajla elde edilen bilgilerle birlikte değerlendirildiğinde zeminin deprem davranışı daha güvenilir biçimde ortaya konur. Zemin sınıflarının deprem hesabına etkisini TBDY 2018 yazımızda anlattık.
Raporda sık geçen kısaltmalar
- SK (sondaj kuyusu): Arazide açılan her sondaj noktası; raporda SK-1, SK-2 gibi numaralanır.
- SPT (Standart Penetrasyon Deneyi): Sondaj sırasında zeminin sıkılığını ve kıvamını ölçen deney; darbe sayısı olarak raporlanır.
- UD (örselenmemiş numune): Zeminin doğal yapısı bozulmadan alınan numune; laboratuvarda dayanım ve sıkışma deneyleri için kullanılır.
- Vs ve Vs30: Kayma dalgası hızı ve üst 30 metredeki ortalaması; zemin sınıfının belirlenmesinde kullanılır.
- YASS: Yeraltı su seviyesi; kazı, temel yalıtımı ve sıvılaşma değerlendirmesi için önemlidir.
Laboratuvarda hangi deneyler yapılır?
Arazide alınan numuneler laboratuvarda zeminin türünü ve mühendislik özelliklerini belirlemek için test edilir. Elek ve hidrometre analizleri tane dağılımını, kıvam (Atterberg) limitleri killi zeminlerin davranışını, doğal su içeriği ve birim hacim ağırlığı temel fiziksel özellikleri ortaya koyar. Serbest basınç, üç eksenli basınç ve kesme kutusu deneyleri dayanımı; konsolidasyon deneyi ise zeminin yük altında zamanla ne kadar oturacağını gösterir. Kaya zeminlerde nokta yükleme ve tek eksenli basınç deneyleri yapılır. Deney programı, zemin türüne ve yapının özelliklerine göre jeoloji ve jeofizik mühendisleri tarafından belirlenir.
Zemin etüdü ne zaman yaptırılmalı?
En doğru zaman, mimari tasarım kesinleşmeden önce, hatta mümkünse arsa alınmadan önceki aşamadır. Arsa satın alınırken yapılacak ön değerlendirme; dolgu, yüksek yeraltı suyu, sıvılaşma riski ya da heyelan gibi maliyeti ciddi biçimde artırabilecek koşulları erkenden ortaya çıkarır. Tasarım aşamasında ise zemin verisi, bodrum kat sayısını, temel sistemini ve iksa ihtiyacını belirler. Etüt, statik projeden önce tamamlanmalıdır; sonradan gelen bir zemin raporu çoğu zaman temel ve bodrum tasarımının yeniden yapılması demektir.
Temel sistemi seçimine etkisi
Zemin etüdünün sonuçları, binanın hangi temel sistemiyle taşınacağını doğrudan belirler. Taşıma gücü yüksek ve homojen zeminlerde tekil ya da sürekli temeller yeterli olabilir; yükleri daha geniş bir alana yaymak ve farklı oturmaları azaltmak gerektiğinde radye temel öne çıkar. Yumuşak ya da sıvılaşma riski taşıyan zeminlerde ise kazıklı temeller ya da zemin iyileştirme gündeme gelir. Mevcut binalarda zemin bilgisinin eksikliği, performans analizinde de belirsizlik kaynağıdır.
Zemin etüdü raporunun onayı
Parsel bazında hazırlanan zemin ve temel etüdü raporu, yapı ruhsatı sürecinde ilgili idarenin onayına sunulur ve projeyi denetleyecek yapı denetim kuruluşunca da incelenir. Raporun; arazi çalışmalarının konumlarını gösteren planları, sondaj loglarını, laboratuvar ve jeofizik deney sonuçlarını, zemin parametrelerini ve temel önerilerini eksiksiz içermesi gerekir. Eksik ya da çelişkili veriler onay sürecini uzatır, statik projenin de yeniden ele alınmasına yol açabilir.
Bina sahibi raporda nelere bakmalı?
Zemin raporu teknik bir belge olsa da bina sahibinin kolayca kontrol edebileceği birkaç nokta vardır. Sondaj sayısı ve derinliğinin binanın büyüklüğüyle ve bodrum kat sayısıyla uyumlu olup olmadığına, yeraltı suyu seviyesinin belirtilip belirtilmediğine ve sıvılaşma değerlendirmesi yapılıp yapılmadığına bakın. Raporun sonuç bölümünde önerilen temel tipi, zemin emniyet gerilmesi ve varsa iyileştirme önerileri açıkça yazmalıdır. Komşu parsellerde derin kazı yapılacaksa, kazı güvenliği ve iksa önerilerinin de raporda yer alması gerekir. Bu sorulara net cevap veren bir rapor, hem statik projenin hem de inşaat bütçesinin sağlam bir zemine oturmasını sağlar. Emin olamadığınız noktaları raporu hazırlayan jeoloji veya jeofizik mühendisine ve statik projeyi hazırlayacak inşaat mühendisine sormaktan çekinmeyin; iki mühendisin rapor üzerinde birlikte çalışması, temel çözümünü hem güvenli hem ekonomik kılar.
Mevcut binalarda zemin bilgisi
Eski binaların büyük bölümü, zemin etüdünün zorunlu olmadığı ya da sınırlı tutulduğu dönemlerde yapılmıştır. Bu binalarda bir performans analizi ya da güçlendirme projesi hazırlanırken zemin bilgisi; komşu parsellerin güncel raporlarından, belediyelerin mikrobölgeleme çalışmalarından ve gerekirse binanın yakınında açılacak yeni sondajlardan elde edilir. Bodrum katı olan binalarda temel seviyesine kadar inen yerel araştırma çukurları da mevcut temelin boyutları ve oturduğu zemin hakkında doğrudan bilgi verir. Güçlendirmede perde ilavesi gibi temele yeni yük getiren müdahaleler planlanıyorsa, zemin bilgisinin güvenilir olması hesabın doğruluğu için şarttır; tahmini değerlerle yapılan hesaplar ya gereksiz pahalı ya da yetersiz çözümlere yol açar. Bu nedenle güçlendirme bütçesi planlanırken zemin araştırmasına ayrılacak küçük bir pay, toplam maliyeti çoğu zaman düşürür.
Zemin etüdü fiyatını ne belirler?
- Sondaj sayısı ve derinliği (bina yüksekliği ve bodrum derinliği ile artar)
- Jeofizik yöntemlerin kapsamı
- Laboratuvar deneylerinin sayısı ve türü
- Parselin erişilebilirliği ve arazi koşulları
Zemin etüdüne yapılan harcama, projenin geri kalanında en çok tasarruf sağlayan kalemlerden biridir. Eksik bir etüt, ya gereğinden pahalı ya da güvensiz bir temele yol açar. Temel tasarımı hizmetimizi Zemin ve Temel Tasarımı sayfasında bulabilirsiniz.
Sık sorulan sorular
Sismik zemin etüdü nedir?
Zeminde deprem dalgalarının yayılma hızını ölçen jeofizik çalışmalardır. Özellikle kayma dalgası hızı, TBDY 2018'e göre yerel zemin sınıfının belirlenmesinde kullanılır.
Zemin etüdünde UD numune ne demek?
UD, zeminin doğal yapısı bozulmadan alınan örselenmemiş numunedir. Laboratuvarda dayanım ve sıkışma (konsolidasyon) deneyleri bu numunelerle yapılır.
Sıvılaşma riski varsa bina yapılamaz mı?
Yapılabilir. Sıvılaşma riski olan zeminlerde zemin iyileştirme ya da kazıklı temel gibi çözümlerle güvenli bir tasarım yapılır; maliyet ve süre buna göre planlanır.
Zemin etüdü zorunlu mu?
Evet. Zemin ve temel etüdü raporu yapı ruhsatı başvurusunun zorunlu eklerindendir.
Zemin etüdü ne kadar sürede çıkar?
Arazi çalışması, laboratuvar deneyleri ve raporlama birlikte düşünüldüğünde süre parselin büyüklüğüne ve sondaj sayısına göre değişir. Takvimi etüdü yapacak firma netleştirir.
Komşu parselin zemin raporu kullanılabilir mi?
Hayır. Zemin koşulları kısa mesafelerde değişebilir; her parsel ve proje için kendi etüdü yapılmalıdır.
Zemin sınıfı binanın maliyetini etkiler mi?
Evet. Yumuşak zeminlerde deprem yükü genellikle artar ve temel daha büyük olabilir; zemin iyileştirmesi gerekebilir. Bu nedenle etüt ne kadar sağlıklıysa tasarım o kadar ekonomik olur.
