Statik proje nedir?
Farkı, süresi ve bedeli.

Statik proje, bir yapının kendi ağırlığını, kullanım yüklerini, depremi ve rüzgârı güvenle taşıyabilmesi için taşıyıcı sistemin nasıl kurulacağını tanımlayan mühendislik projesidir. Kolonun ölçüsünden döşemenin donatısına kadar, binanın iskeletine dair her karar bu projede verilir; yapı ruhsatı için de zorunludur.

Statik proje neyi tanımlar?

Mimari proje bir binanın nasıl görüneceğini ve nasıl kullanılacağını gösterir. Statik proje ise o binanın ayakta nasıl duracağını tanımlar. Kolonlar, kirişler, perdeler, döşemeler ve temel; hepsinin yeri, boyutu, beton sınıfı ve donatısı statik projede belirlenir.

Bir statik proje üç ana parçadan oluşur:

• Taşıyıcı sistem kurgusu: Yükü hangi elemanların taşıyacağı, perde ve çerçevelerin planda nasıl dağılacağı.
• Hesap raporu: Yüklerin, deprem hesabının ve eleman tasarımlarının yönetmeliklere göre belgelendiği rapor.
• Uygulama paftaları: Kalıp planları, kolon aplikasyonu, donatı ve detay çizimleri. Şantiyede uygulanan ve metrajın çıkarıldığı çizimler bunlardır.

Statik proje ile mimari proje arasındaki fark

İki proje birbirinden bağımsız değildir. Kolon ve perdelerin yeri mimari planı, kiriş yükseklikleri tavan kotlarını etkiler. En iyi sonuç, statik projeci ile mimarın tasarımın başında birlikte çalışmasıyla alınır.

Statik projeyi kim çizer?

Statik proje, İnşaat Mühendisleri Odası'na kayıtlı bir inşaat mühendisi tarafından hazırlanır ve imzalanır. Projeyi imzalayan mühendis "statik proje müellifi" olarak anılır ve projenin hesaplarından mesleki olarak sorumludur. Proje, ruhsat aşamasında belediye ve yapı denetim kuruluşu tarafından incelenir; inşaat da bu projeye göre denetlenir.

Neden gereklidir?

Güvenlik: Türkiye bir deprem ülkesidir. Bir binanın depremde can güvenliğini sağlaması; taşıyıcı sistemin doğru kurulmasına, elemanların yeterli dayanım ve süneklikte tasarlanmasına bağlıdır. Bu tasarım ancak hesapla yapılabilir.

Yasal zorunluluk: Yapı ruhsatı başvurusunda mimari, mekanik ve elektrik projeleriyle birlikte statik proje de istenir.

Ekonomi: İyi kurgulanmış bir taşıyıcı sistem gereksiz beton ve donatıyı önler. Donatı optimizasyonu, yapıyı zayıflatmadan metrajı belirgin biçimde düşürebilir.

Hangi yönetmeliklere göre hazırlanır?

Yurt dışı projelerde o ülkenin yönetmeliği ile birlikte ACI 318 veya Eurocode gibi uluslararası standartlar kullanılır.

Statik proje nasıl hazırlanır?

1. Mimari ön proje ve zemin etüdü: Statik tasarım, mimari plan ve zemin etüt raporuyla başlar. Zemin sınıfı ve taşıma gücü, hem deprem hesabını hem temel sistemini doğrudan etkiler.
2. Taşıyıcı sistem kurgusu: Kolon, kiriş ve perde yerleşimi mimarla birlikte belirlenir.
3. Modelleme ve analiz: Yapı üç boyutlu olarak modellenir; düşey yükler, deprem ve rüzgâr etkileri altında çözülür.
4. Boyutlandırma: Her elemanın kesiti ve donatısı yönetmelik koşullarına göre belirlenir, temel tasarlanır.
5. Paftalar ve rapor: Kalıp, donatı ve detay paftaları ile hesap raporu hazırlanır; ruhsat ve denetim sürecine sunulur.

Hangi programlarla çizilir?

Analiz ve tasarımda Türkiye'de en yaygın kullanılan yazılımlar STA4CAD, ideCAD, Probina, ETABS ve SAP2000'dir; paftalar çoğunlukla AutoCAD ile tamamlanır. Büyük ve çok disiplinli projelerde Revit ve Tekla gibi BIM araçları da kullanılır. Program, mühendisin hesabını hızlandırır; ama taşıyıcı sistem kararını ve sonuçların doğruluğunu mühendis verir. Biz projelerimizde STA4CAD, ETABS, SAP2000 ve AutoCAD'i birlikte kullanıyoruz.

Statik proje ne kadar sürer?

Süre; yapının büyüklüğüne, taşıyıcı sistemin karmaşıklığına ve mimari projenin ne kadar kesinleştiğine bağlıdır. Küçük bir konut projesi genellikle birkaç hafta içinde tamamlanırken, çok bloklu siteler, oteller ve özel yapılar aylar sürebilir. Onay aşamasında belediye ve yapı denetim incelemesi, istenen düzeltmeler ve ek belgeler de takvime eklenir.

Süreyi en çok uzatan şey, statik proje başladıktan sonra mimaride yapılan büyük değişikliklerdir. Mimari ve statik birlikte ilerlediğinde bu revizyonlar azalır.

Statik proje bedeli nasıl belirlenir?

İnşaat Mühendisleri Odası her yıl proje hizmetleri için en az hizmet bedellerini yayımlar. Bu hesap yapının sınıfına ve inşaat alanına göre yapılır ve bir alt sınır oluşturur. Gerçek teklif ise yapının karmaşıklığına, kat sayısına, taşıyıcı sistemin türüne, istenen ek hizmetlere (BIM, üniversite kontrolü, şantiye desteği gibi) ve takvime göre belirlenir.

Fiyatı karşılaştırırken yalnızca rakama değil; hesap raporunun kalitesine, paftaların şantiyede ne kadar anlaşılır olduğuna ve revizyon sürecinde ofise ne kadar kolay ulaşılabildiğine de bakmak gerekir. Ucuz ama şantiyede soru bırakan bir proje, sonunda daha pahalıya gelir.

Statik proje nasıl okunur?

Paftaları okumaya aks sisteminden başlamak gerekir: Kolon ve perdeler, harflerle ve rakamlarla adlandırılan aksların kesişimlerine yerleştirilir. Kolon aplikasyon planı düşey elemanların yerini ve ölçüsünü, kalıp planları her kattaki kiriş ve döşemeleri, donatı paftaları ise çubukların çapını, sayısını ve aralığını gösterir. Temel planı ve detay paftaları (merdiven, konsol, birleşim detayları) projeyi tamamlar.

Statik projede revizyon ne zaman gerekir?

Onaylanmış bir statik proje, yapı tamamlanana kadar değişmez bir belge değildir. Mimari projede kolon yerini etkileyen bir değişiklik, kat yüksekliğinin artması, kullanım amacının değişmesi (örneğin konuttan ofise ya da depoya), çatıya ağır ekipman konulması ya da zemin etüdünde yeni bir bulgu ortaya çıkması statik revizyon gerektirir. Bu durumda yalnızca değişen eleman değil, yükün aktığı bütün yol yeniden kontrol edilir: döşeme, kiriş, kolon ve temel.

Sahada projeden farklı bir uygulama yapıldıysa bunu sonradan "kâğıt üzerinde" düzeltmek doğru değildir. Önce mevcut durum belgelenir, ardından hesapla uygun olup olmadığı gösterilir; gerekiyorsa ek önlemler projelendirilir. Revizyonların idareye bildirilmesi ve yapı denetimiyle paylaşılması, ruhsat ve iskân süreçlerinde sorun yaşanmaması için önemlidir.

Statik projede hangi paftalar bulunur?

Bir statik proje tek bir çizimden değil, birbirini tamamlayan pafta ve belgelerden oluşur. Betonarme bir binanın statik projesinde genellikle şunlar bulunur:

• Temel planı ve temel detayları: Temelin tipi, boyutları, kotları ve donatısı.
• Kolon aplikasyon planı: Kolonların ve perdelerin yerini, aks ölçülerini ve yönlerini gösterir; şantiyede binanın zemine "oturtulduğu" paftadır.
• Kat kalıp planları: Her katta kirişlerin, döşemelerin ve boşlukların ölçüleri ve kotları.
• Döşeme ve kiriş donatı planları: Hangi elemanda kaç adet, hangi çapta demir kullanılacağı, bindirme ve kanca boyları.
• Kolon ve perde donatı detayları: Boyuna donatılar, etriyeler, sarılma bölgelerindeki sıklaştırma ve kat kat değişen kesitler.
• Merdiven, çatı ve özel detaylar: Asansör kuyusu, istinat duvarları, konsollar gibi elemanların ayrıntıları.
• Statik hesap raporu: Yük kabulleri, deprem parametreleri, analiz sonuçları ve eleman tasarımlarının yer aldığı rapor.

Çelik yapılarda bu paftalara ek olarak bağlantı detayları, ankraj planları ve imalat (atölye) çizimlerine temel olan eleman listeleri bulunur.

Statik proje için gerekli belgeler

Statik çalışmaya başlamadan önce mühendisin elinde şu bilgilerin olması gerekir:

• İmar durumu ve aplikasyon krokisi: Parselin sınırları, çekme mesafeleri, kat ve yükseklik sınırları.
• Mimari proje: En azından avan proje; kesinleşmiş planlar ve kesitler statik çalışmanın temelidir.
• Zemin etüdü raporu: Zemin sınıfı, taşıma gücü ve temel önerileri. Ayrıntılar zemin etüdü yazımızda.
• Tapu bilgileri ve ruhsat için istenen idari belgeler: Belediyeye yapılacak başvurunun ekleri.
• Mevcut yapıda rölöve: Kat ilavesi, tadilat veya güçlendirme söz konusuysa binanın mevcut hâlinin ölçülmüş çizimleri. Kat çıkmanın kurallarını kat ilavesi yazımızda anlattık.

Mimari proje kesinleşmeden başlanan statik çalışma, her mimari değişiklikte yeniden hesap ve çizim demektir. Bu yüzden mimarla statik mühendisinin taşıyıcı sistemi tasarımın başında birlikte kurması hem zaman hem maliyet kazandırır.

Statik proje onayı nasıl alınır, ne kadar sürer?

Hazırlanan statik proje, yapı ruhsatı başvurusunun bir parçası olarak belediyenin ilgili birimine ve projeyi denetleyecek yapı denetim kuruluşuna sunulur. İnceleme sırasında hesapların yönetmeliğe uygunluğu, paftaların mimari projeyle tutarlılığı ve gerekli belgelerin eksiksizliği kontrol edilir; varsa düzeltme istenir ve proje revize edilerek yeniden sunulur.

Belirli büyüklüğü aşan, yüksek ya da özel nitelikli yapılarda idare, projenin bir üniversitenin ilgili bölümü tarafından da incelenmesini isteyebilir. Bu süreci YTÜ-İTÜ onaylı statik proje sayfamızda anlattık. Onay süresi; belediyenin iş yüküne, projenin büyüklüğüne ve düzeltme turlarının sayısına göre değişir. Eksiksiz ve tutarlı hazırlanmış bir dosya, bu süreyi en çok kısaltan şeydir.

Paftalardaki eleman adları nasıl okunur?

Statik projede her taşıyıcı eleman, TBDY 2018 ve TS 500 kurallarına göre boyutlandırılır ve bir harf ve numarayla adlandırılır. Kolonlar çoğunlukla S (sütun), kirişler K, döşemeler D, perde duvarlar P harfiyle gösterilir; numaranın ilk hanesi genellikle katı belirtir (ör. 2. kattaki bir kiriş K201 gibi). Bina, yatayda ve düşeyde akslarla bölünür; akslar arası ölçüler kolonların yerini, eleman tabloları ise boyutlarını ve donatısını verir. Örneğin bir kolon tablosunda "S105 · 40/60 · 8Ø16 · Ø10/10-20" gibi bir satır; kolonun kesitini, boyuna demirlerin sayısını ve çapını, etriyelerin çapını ve aralıklarını tek satırda anlatır.

Bu dili bilmek, şantiyede uygulamanın projeye uygun yapılıp yapılmadığını kontrol etmeyi kolaylaştırır. Yine de beton dökümünden önceki donatı kontrolü yapı denetim mühendisinin ve şantiye şefinin sorumluluğundadır.

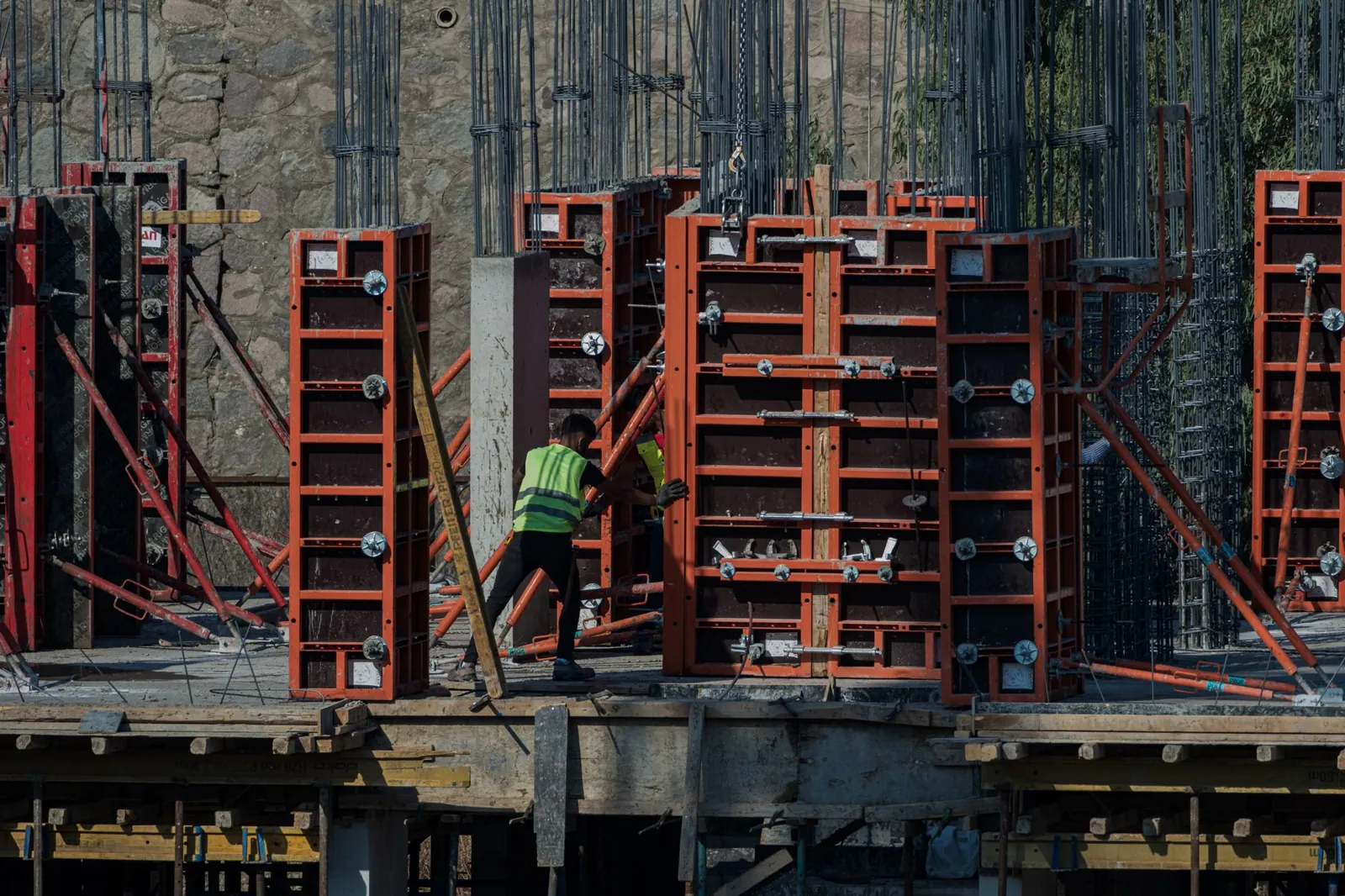

Projeden şantiyeye: uygulamanın takibi

İyi bir statik proje, ancak şantiyede doğru uygulandığında işe yarar. Aplikasyonun aks ölçülerine göre yapılması, her beton dökümünden önce kalıp ve donatının projeyle karşılaştırılması, beton numunelerinin alınması ve sonuçların takip edilmesi bu zincirin halkalarıdır. Uygulamada projeyle çelişen bir durum çıktığında (ör. tesisat için açılması gereken bir boşluk) çözümün şantiyede doğaçlama değil, proje müellifinin onayıyla bulunması gerekir.

Statik proje yapı maliyetini nasıl etkiler?

Statik proje bedeli, toplam yapı maliyetinin küçük bir kısmıdır; ama projede verilen kararlar maliyetin büyük kısmını belirler. Döşeme sisteminin seçimi, kolon ve perde yerleşimi, aks açıklıkları ve temel tipi; beton ve demir metrajını, kalıp işçiliğini ve inşaat süresini doğrudan etkiler. İyi kurgulanmış bir taşıyıcı sistem, güvenlikten taviz vermeden gereksiz malzemeyi ortadan kaldırır. Hangi taşıyıcı sistemin nerede ekonomik olduğunu çelik mi betonarme mi yazımızda karşılaştırdık. Bu yüzden statik projeyi yalnızca ruhsat için gereken bir evrak olarak değil, yapının ekonomisini belirleyen bir mühendislik çalışması olarak görmek gerekir.

Sık yapılan hatalar

• Statik projeyi en sona bırakmak. Mimari kesinleştikten sonra taşıyıcı sistem sığdırılmaya çalışıldığında düzensiz, pahalı ve depremde zayıf sistemler ortaya çıkar.
• Zemin etüdünü yetersiz tutmak. Eksik sondaj ya da yanlış zemin parametresi, temelde ya aşırı maliyet ya da risk demektir.
• Şantiyede projeden sapmak. Kolonu kaydırmak, perdeyi kaldırmak, döşemeye proje dışı delik açmak; her biri projenin varsayımlarını bozar. Değişiklikler mutlaka statik projeciye danışılmalıdır.

Betonarme ve çelik yapılar için nasıl çalıştığımızı Statik Betonarme Proje ve Statik Çelik Proje sayfalarında, temel tasarımını ise Zemin & Temel Tasarımı sayfasında bulabilirsiniz.
