Kat ilavesi için
statik proje.

Mevcut bir binaya kat eklemek, yalnızca üstüne bir kat daha örmek değildir. Yeni kat binaya ek ağırlık ve ek deprem yükü getirir; bu yükü mevcut kolonların, perdelerin ve temelin taşıyıp taşıyamayacağı hesapla gösterilmeden kat ilavesi yapılmamalıdır.

Kat ilavesinin ön şartları

Statik değerlendirmeye geçmeden önce iki sorunun cevabı “evet” olmalıdır:

• İmar durumu izin veriyor mu? Parselin imar planındaki kat adedi, emsal ve yükseklik hakları kat ilavesine uygun olmalıdır. Bunu belediyeden alınacak imar durumu belgesi gösterir.
• Kat maliklerinin rızası var mı? Ortak mülkiyetteki bir binada kat ilavesi için kat maliklerinin rızası gerekir. Gereken oran ve biçim hukuki bir konudur; bir avukattan destek almanızı öneririz.

Statik açıdan neler değerlendirilir?

Kat ilavesi yapılacak bina, TBDY 2018'in mevcut binalarla ilgili 15. bölümüne göre değerlendirilir. Bu süreç, yapı performans analizi ile aynı adımları izler:

1. Mevcut durum tespiti: Rölöve, karot ile beton dayanımı, donatı tespiti, varsa eski projelerin incelenmesi.
2. Temel ve zemin: Mevcut temelin ek yükü taşıyıp taşımadığı, gerekirse güncel bir zemin etüdü ile kontrol edilir.
3. İlaveli binanın analizi: Yeni kat modele eklenerek binanın bütünü yeni yükler ve güncel deprem etkileri altında analiz edilir.
4. Güçlendirme ihtiyacı: Mevcut sistem yeterli değilse ilaveyle birlikte güçlendirme projelendirilir.

Pratikte, özellikle eski yönetmeliklere göre yapılmış binalarda kat ilavesi çoğu zaman güçlendirmeyi de beraberinde getirir. Bu durumda karar, güçlendirme maliyetinin kat ilavesinden elde edilecek faydaya oranına göre verilmelidir. Güçlendirme yöntemlerini güçlendirme projesi yazımızda anlattık.

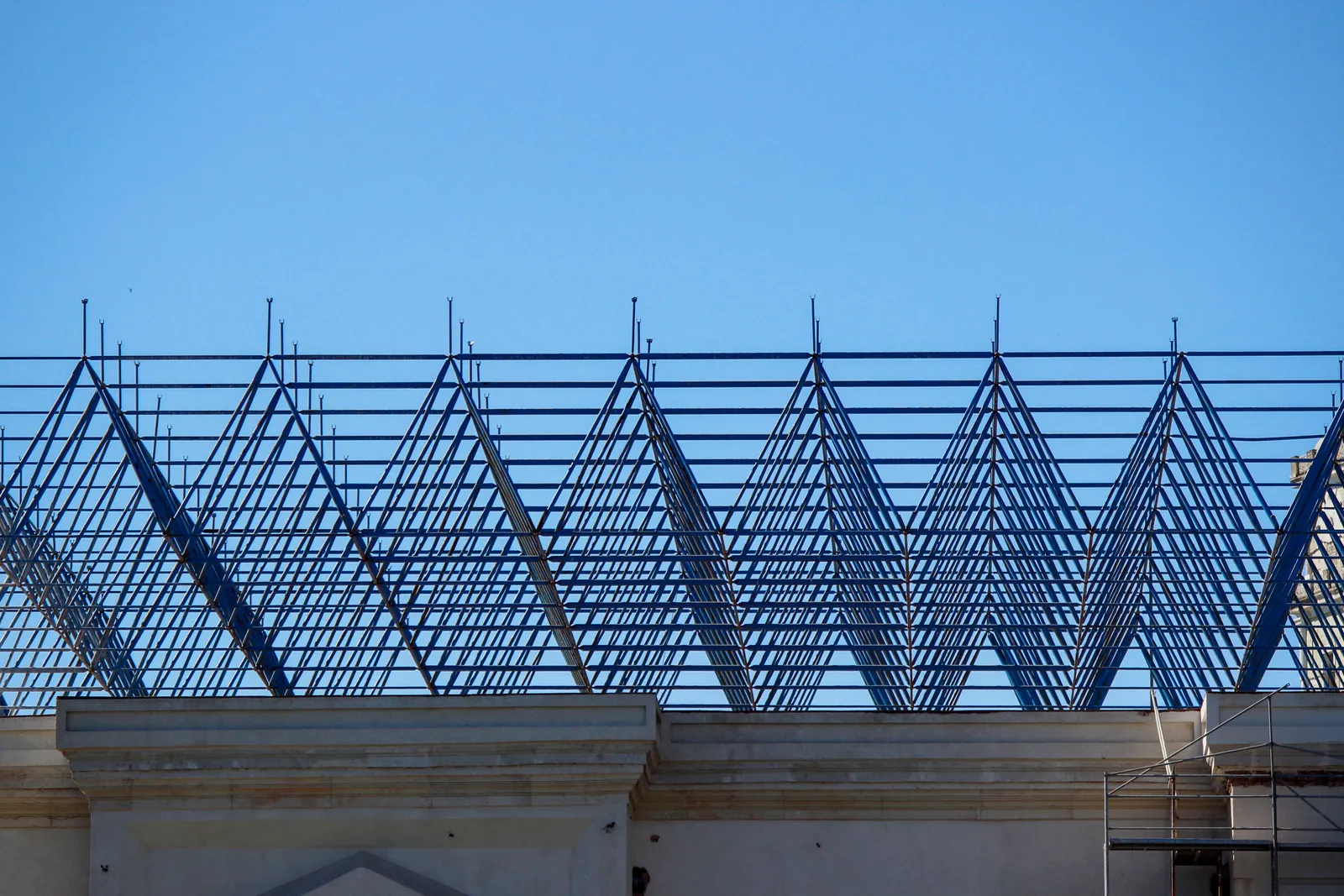

Çelik ile kat ilavesi

Mevcut binaya getirilecek ek yükü azaltmanın en etkili yollarından biri, ilave katı çelik ya da hafif çelik taşıyıcı sistemle yapmaktır. Çelik sistem betonarmeye göre daha hafiftir, daha hızlı monte edilir ve mevcut binada daha kısa süreli bir şantiye gerektirir. Ancak hafif olması güçlendirme ihtiyacını her zaman ortadan kaldırmaz; çelik katın mevcut betonarme sisteme nasıl bağlanacağı ve deprem yüklerinin nasıl aktarılacağı ayrıca tasarlanmalıdır. Çelik ve betonarme sistemlerin karşılaştırmasını bu yazıda bulabilirsiniz.

Çelik kat ilavesinde birleşim detayları

Çelik bir katın mevcut betonarme binaya oturduğu nokta, projenin en kritik ayrıntısıdır. Çelik kolonların ayakları, mevcut betonarme kolonlara ankraj çubukları ve taban plakalarıyla bağlanır; bu bağlantının kuvvetleri güvenle aktarabilmesi için ankrajların mevcut betonun dayanımına ve donatı yerleşimine göre tasarlanması gerekir. Mevcut kolonların üst ucunda donatı tespiti yapılmadan ankraj delmek, donatıyı kesme riski taşır.

Deprem yüklerinin yeni kattan mevcut binaya nasıl aktarılacağı da ayrıca çözülür: çelik çaprazlar ya da moment aktaran çerçeveler ve bunların betonarme sisteme bağlantıları. Yeni katın döşemesinin yatay yükleri dağıtabilecek rijitlikte olması, kompozit döşeme ya da yatay çaprazlarla sağlanır.

Kat ilavesi için gerekli belgeler

İdareden idareye farklılık gösterse de genellikle şunlar istenir:

• Tapu kaydı ve imar durumu belgesi
• Binanın onaylı mevcut projeleri (mimari, statik, tesisat)
• Kat maliklerinin rızasını gösteren belgeler
• Zemin etüdü raporu
• Mevcut bina değerlendirme raporu ve gerekiyorsa güçlendirme projesi
• İlave kata ait mimari, statik ve tesisat projeleri

Ruhsatsız kat ilavesinin riskleri

• Binanın deprem güvenliği hesapla gösterilmeden ek yük altına girmesi
• Yapı tatil tutanakları, para cezaları ve yıkım kararları
• Tapu, kredi ve satış işlemlerinde sorunlar
• Tüm bina maliklerinin güvenliğinin tek bir karara bağlanması

Ruhsat alınmadan yapılmış kat ilaveleri, binanın deprem davranışını tahmin edilemez biçimde değiştirebilir. Böyle bir binada yaşıyorsanız, mevcut durumu bir mühendise değerlendirtmek ilk adımdır.

Kat ilavesi süreci adım adım

1. Ön inceleme: İmar durumu, mevcut projeler ve binanın yaşı ile yapım dönemi gözden geçirilir.
2. Kat maliklerinin kararı: Hukuki koşullar tamamlanır.
3. Mevcut durum tespiti: Rölöve, karot ve donatı tespiti ile binanın gerçek durumu belirlenir.
4. Analiz: İlaveli bina, güncel deprem etkileri altında modellenir.
5. Proje: Gerekiyorsa güçlendirme projesi ile ilave katın mimari, statik ve tesisat projeleri hazırlanır.
6. Ruhsat ve denetim: Projeler idareye sunulur; uygulama yapı denetimi altında yürütülür.

Kat ilavesinde sık görülen yapısal sorunlar

• Mevcut kolonların düşük beton dayanımı nedeniyle ek yükü taşıyamaması
• Çatı döşemesinin yeni kat için yeterli dayanıma sahip olmaması
• Eski binalarda temel boyutlarının ek yük için yetersiz kalması
• Yeni katın ağırlığıyla binanın periyodunun ve deprem yükünün değişmesi
• Önceki tadilatlarda kesilmiş ya da delinmiş taşıyıcı elemanlar

Kat ilavesini bir fırsata çevirmek

Kat ilavesi için yapılan değerlendirme, binanın tamamı hakkında ayrıntılı bilgi sağlar. Güçlendirme gerekiyorsa bu çalışma, yalnızca yeni kat için değil binadaki tüm kullanıcılar için deprem güvenliğini artırır. Tesisat yenilemesi, ısı yalıtımı ve cephe iyileştirmesi gibi işlerin aynı şantiye sürecine eklenmesi, maliyeti ve rahatsızlığı tek seferde toplar.

İmar ve hukuki çerçeve

Kat ilavesinin statik olarak mümkün olması, yapılabileceği anlamına gelmez. Önce parselin imar durumunun ek kata izin verip vermediği kontrol edilir: kat adedi, bina yüksekliği ve emsal sınırları belediyeden alınacak imar durumu belgesinde yazar. İmar izin veriyorsa, ortak taşıyıcı sistemi ve çatıyı ilgilendiren bu değişiklik için kat maliklerinin Kat Mülkiyeti Kanunu'nun öngördüğü şekilde rızası gerekir. Ardından mimari ve statik projeler hazırlanır, belediyeden ruhsat alınır ve iş yapı denetimi altında yürütülür. Tamamlanan ek için yapı kullanma izni (iskân) güncellenir ve tapu kayıtları yeni duruma göre düzenlenir. Bu adımlardan birinin atlanması, sonradan ruhsatsız yapı işlemleriyle ve satış ya da kredi sorunlarıyla karşılaşmak demektir.

Deprem hesabı neden baştan yapılır?

Bir binaya kat eklemek yalnızca üstteki katın ağırlığını eklemek değildir. Binanın toplam kütlesi ve yüksekliği artar, titreşim periyodu değişir; bu da depremde binaya etkiyen kuvvetlerin büyüklüğünü ve dağılımını değiştirir. En büyük artış genellikle alt katlardaki kolonlarda ve perdelerde, temelde ve zeminde ortaya çıkar. Bu nedenle kat ilavesinde yalnızca yeni kat değil, binanın bütünü güncel yönetmelik olan TBDY 2018'e göre değerlendirilir. Mevcut binanın gerçek beton dayanımı ve donatı durumu bilinmeden yapılan bir hesap, kağıt üzerinde bile güvenilir değildir.

Çatı katı mı, tam kat mı?

İmar şartlarına göre bazen tam bir kat yerine çatı arası ya da çekme kat yapılabilir. Çatı katı, daha hafif ve daha az alan kaplayan bir ek olduğu için taşıyıcı sisteme getirdiği yük de genellikle daha azdır; bu da güçlendirme ihtiyacını azaltabilir. Tam kat ise daha fazla kullanım alanı sağlar ama mevcut binanın kapasitesinden daha fazlasını ister. Hangi seçeneğin uygun olduğuna; imar hakları, mevcut binanın performans analizi sonucu ve elde edilecek alanın getirisi birlikte değerlendirilerek karar verilir.

Kat ilavesinin maliyetini neler belirler?

• Mevcut binanın durumu: Performans analizi sonucunda güçlendirme gerekip gerekmediği, maliyetin en büyük belirleyicisidir.
• Ek katın taşıyıcı sistemi: Hafif çelik, ağır çelik ya da betonarme seçimi hem yükü hem süreyi etkiler; karşılaştırmayı çelik mi betonarme mi yazımızda yaptık.
• Temel ve zemin: Ek yükün zemine güvenle aktarılması için temel genişletme ya da iyileştirme gerekebilir.
• Bina kullanımdayken çalışma: Sakinlerin binada yaşamaya devam ettiği durumlarda iş güvenliği, çatı su yalıtımının korunması ve iş programı ek planlama gerektirir.
• Proje ve izin süreçleri: Analiz, proje, ruhsat ve yapı denetimi maliyetleri.

Hangi binalar kat ilavesine daha uygundur?

Kat ilavesi için en uygun adaylar; nispeten yeni yönetmeliklere göre projelendirilmiş, projeleri arşivde bulunan, iyi beton dayanımına sahip, düzenli taşıyıcı sistemli ve sağlam zemine oturan binalardır. Yumuşak kat ya da kısa kolon gibi düzensizlikleri olan, zemin katında kolonları kesilmiş veya ciddi korozyon görülen binalarda ise önce güçlendirme gerekir; bazı durumlarda kat ilavesi ekonomik olmaktan çıkar. Binanızın bu açıdan durumunu ilk ipuçlarıyla değerlendirmek için depreme dayanıklı bina nasıl anlaşılır yazımıza göz atabilirsiniz.

Uygulama sırasında bina sakinleri

Kat ilavesi çoğunlukla bina kullanılırken yapılır. Bu durumda iş programı, sakinlerin günlük yaşamını en az etkileyecek şekilde kurulmalıdır. Çatının açıldığı dönemde en üst katı yağmurdan korumak için geçici örtüler ve su yalıtımı önlemleri alınır; malzeme ve vinç trafiği için güvenli bir alan ayrılır, merdiven ve giriş güzergâhları korunur. Gerekiyorsa alt katlarda yapılacak güçlendirme işleri, ilgili dairelerin sakinleriyle önceden planlanır. Toz, gürültü ve çalışma saatleri konusunda yapılan açık bir duyuru, sürecin sorunsuz geçmesini sağlar.

Çatı, yalıtım ve tesisat

Ek katla birlikte binanın çatısı yeniden yapılır; bu, mevcut çatıdaki sızıntı ve yalıtım sorunlarını çözmek için de bir fırsattır. Yeni kat; mevcut su, elektrik, doğalgaz ve atık su tesisatlarına bağlanacağı için tesisat kapasitelerinin de kontrol edilmesi gerekir. Su deposu ve hidrofor, asansörün yeni kata uzatılması, baca ve havalandırma bağlantıları, yangın güvenliği gereksinimleri projede baştan ele alınmalıdır. Bu ayrıntılar sonradan çözülmeye çalışıldığında hem maliyet artar hem de yeni katın kullanım konforu düşer.

Kat ilavesinde kalite kontrol

Ek kat hangi sistemle yapılırsa yapılsın, mevcut yapı ile yeni yapının birleştiği noktalar en kritik detaylardır. Çelik kat ilavelerinde ankraj plakalarının mevcut betona bağlantısı, ankraj çekme testleri ve kaynak kontrolleri; betonarme eklerde ise filiz donatılarının ankrajı, beton sınıfı ve numune sonuçları dikkatle takip edilmelidir. Uygulamanın fotoğraflarla belgelenmesi ve proje müellifinin kritik aşamalarda sahayı görmesi, projede hesaplanan davranışın gerçekte de sağlanmasının güvencesidir.

Asma kat ve çatı arası kullanımı

Kat ilavesi her zaman binanın üstüne yapılmaz. Yüksek tavanlı dükkânlarda ya da depolarda asma kat eklemek, mevcut çatı arasını yaşam alanına dönüştürmek de binanın taşıyıcı sistemine yeni yükler getirir. Asma katlar çoğunlukla çelikle ve mevcut kolonlara ya da yeni bağımsız kolonlara oturtularak yapılır; mevcut döşemeye ve temele gelen yükün hesaplanması, kolonlara açılan bağlantıların elemanları zayıflatmaması gerekir. Çatı arasının kullanılması ise çatı döşemesinin ve makasların yeni kullanım yüklerine göre kontrolünü gerektirir. Bu tür değişiklikler de ruhsat ve statik proje gerektirir; "küçük bir ek" olarak görülüp projesiz yapılması, binanın tamamının güvenliğini etkileyebilir.

Karar vermeden önce kısa kontrol listesi

• İmar durumu ek kata ya da çatı katına izin veriyor mu?
• Kat maliklerinin gerekli rızası alındı mı?
• Binanın projeleri ve iskânı var mı, proje dışı değişiklik yapılmış mı?
• Performans analizi yapıldı mı, güçlendirme gerekiyor mu?
• Ek katın taşıyıcı sistemi ve temele etkisi karşılaştırıldı mı?
• Uygulama süresince sakinlerin güvenliği ve çatının korunması planlandı mı?

Bu sorulardan birine cevap veremiyorsanız, kat ilavesi kararını ertelemek ve önce eksik bilgiyi tamamlamak en ekonomik yoldur. Nefer Mühendislik olarak mevcut binanın analizinden ek katın statik projesine kadar süreci tek elden yürütüyoruz.

Kat ilavesi mi, yeniden yapım mı?

Bina eski, taşıyıcı sistemi zayıf ve güçlendirme kapsamı büyükse kat ilavesi yerine yeniden yapım daha doğru olabilir. Bu karar, performans değerlendirmesi ve maliyet karşılaştırması yapılmadan verilmemelidir. Binanızın kat ilavesine uygunluğunu Yapı Performans Analizi hizmetimiz kapsamında değerlendiriyoruz.
