Ardgermeli döşeme nedir?
Ne zaman tercih edilir?

Ardgermeli döşeme, beton döküldükten ve belirli bir dayanıma ulaştıktan sonra içindeki çelik halatların gerilmesiyle ön basınç kazandırılan betonarme döşemedir. Bu sayede daha ince döşemelerle daha geniş açıklıklar geçilebilir, sehim ve çatlaklar daha iyi kontrol edilir.

Ardgerme ile öngerme arasındaki fark

İki yöntemin amacı aynıdır: betona önceden bir basınç vererek, kullanım yükleri altında oluşacak çekme gerilmelerini dengelemek. Fark, germenin ne zaman yapıldığıdır.

Ardgermeli döşemenin avantajları

• Daha ince döşeme: Aynı açıklık için klasik betonarme döşemeye göre daha az kalınlık yeterli olur.
• Geniş açıklık: Daha az kolonla daha serbest planlar kurulabilir. Otopark, AVM ve ofis yapılarında bu büyük bir avantajdır.
• Kirişsiz tavan: Düz tavan, tesisat geçişlerini ve mimari düzenlemeyi kolaylaştırır.
• Kat yüksekliğinden kazanç: Daha ince döşeme ve kirişsiz tavan, bina yüksekliğini azaltabilir ya da aynı yükseklikte daha verimli kullanım sağlar.
• Sehim ve çatlak kontrolü: Ön basınç, uzun açıklıklarda sehimi ve çatlak oluşumunu sınırlar.
• Hızlı kalıp döngüsü: Germe sonrasında döşeme kendi ağırlığını büyük ölçüde taşıdığı için kalıp planlaması hızlanabilir.

Yapışık ve yapışmasız sistemler

Yapışmasız (unbonded) sistemlerde her halat gresle kaplanıp plastik bir kılıf içine alınır; halat betona yapışmaz, kuvvet uçlardaki ankrajlarla aktarılır. Binalarda, özellikle döşemelerde yaygındır ve uygulaması hızlıdır.

Yapışık (bonded) sistemlerde halatlar kanalların içine yerleştirilir; germe sonrasında kanallar harçla doldurularak halat betona bağlanır. Köprülerde ve yüksek yük taşıyan elemanlarda sıkça tercih edilir.

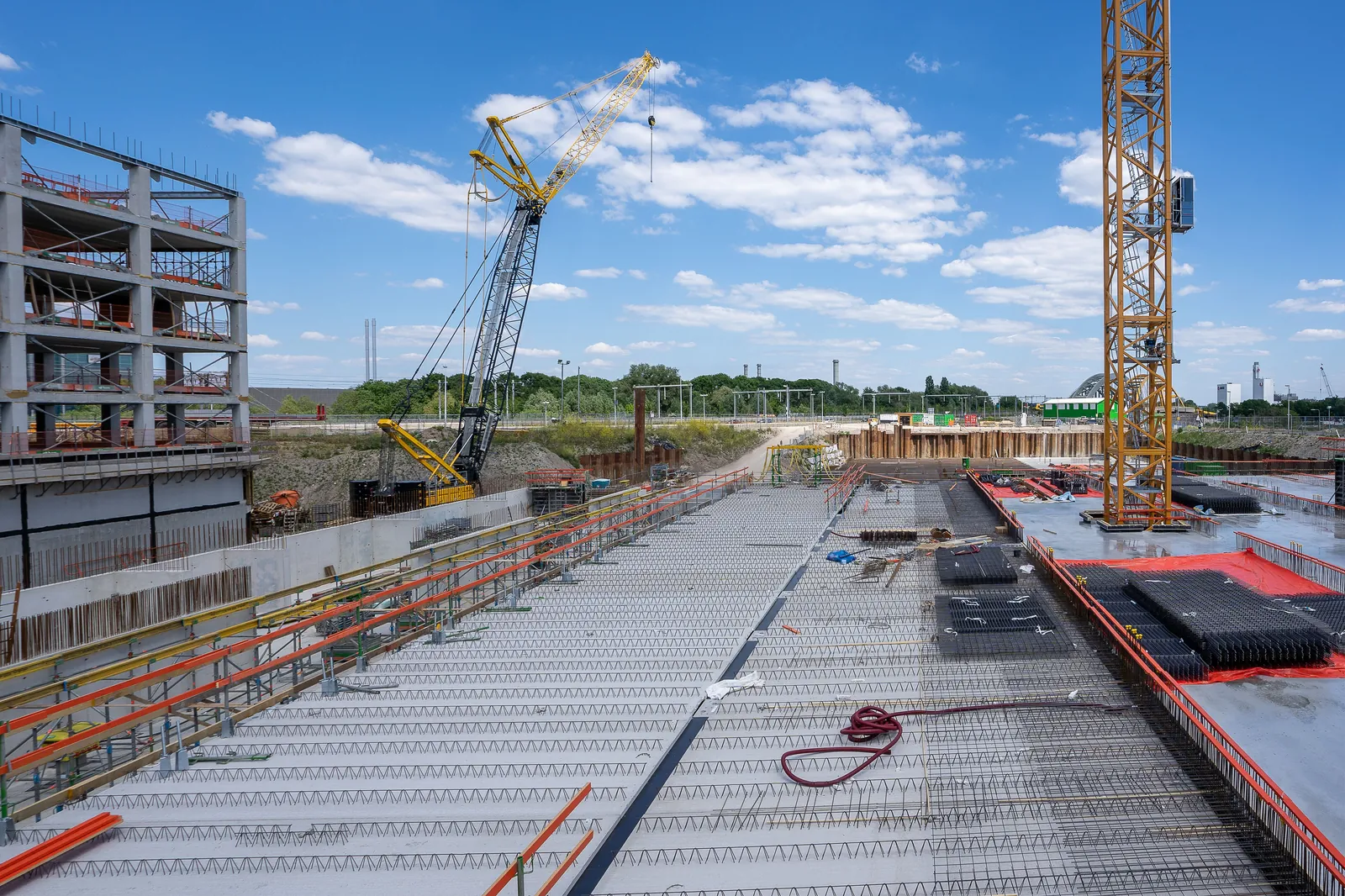

Ardgermeli döşeme nasıl uygulanır?

1. Kalıp ve alt donatı: Döşeme kalıbı kurulur, alt donatı ve kenar donatıları yerleştirilir.
2. Halat profili: Halatlar, projede tanımlanan eğrisel profile göre destek sehpalarıyla belirli yüksekliklere oturtulur. Profil, ardgermenin verimini belirler.
3. Ankrajlar: Germe uçları ve sabit uçlardaki ankraj elemanları kalıba sabitlenir.
4. Beton dökümü: Beton, halat profilini bozmadan dökülür ve sıkıştırılır.
5. Germe: Beton projede belirtilen dayanıma ulaştığında halatlar hidrolik krikolarla gerilir, uzamalar ölçülüp kayıt altına alınır.
6. Kesim ve koruma: Halat uçları kesilir, ankraj cepleri kapatılır; yapışık sistemlerde kanallara enjeksiyon yapılır.

Tasarımda dikkat edilen noktalar

• Ardgermeli döşemeler Türkiye'de TS 3233 ile ACI 318 ve Eurocode 2 gibi uluslararası standartlar dikkate alınarak tasarlanır.
• Kirişsiz döşemeli binalarda deprem yükleri perdelerle taşınacak şekilde kurgulanır; döşeme-kolon birleşimlerinde zımbalama kontrolü kritiktir.
• Germe sırasında oluşan kısalmalar ve perdelerle kısıtlanma etkileri hesaba katılır.
• Uzun vadeli kayıplar (rötre, sünme, gevşeme) tasarımda öngörülür.

Tadilat ve yıkımda ardgermeli döşemeler

Yapışmasız sistemlerde halat, boyu boyunca betona bağlı olmadığı için kuvveti yalnızca uçlarındaki ankrajlarla taşır. Bu yüzden bir halatın herhangi bir noktadan kesilmesi, o halatın taşıdığı ön gerilmenin tamamen kaybolması demektir. Büyük bir döşeme boşluğu açmak, kat kaldırmak ya da binayı yıkmak gibi işlerde halatların sırasıyla ve kontrollü biçimde gevşetilmesi, gerekirse döşemenin önceden desteklenmesi gerekir.

Bu işler mutlaka bir mühendis tarafından planlanmalı ve deneyimli bir ekip tarafından uygulanmalıdır. Ardgermeli bir binanın proje ve germe kayıtlarının saklanması, yıllar sonra yapılacak tadilatlarda bu nedenle büyük önem taşır.

Sonradan delik açılabilir mi?

Dikkatli olunmalıdır. Ardgermeli döşemede halatın kesilmesi, yalnızca o noktayı değil, halatın bütün boyunca taşıdığı kuvveti etkiler. Sonradan açılacak tesisat boşlukları için halat konumları proje paftalarından ve tarama cihazlarıyla belirlenmeli, işlem mutlaka projeciye danışılarak yapılmalıdır. En iyisi, tesisat boşluklarını tasarım aşamasında projeye işlemektir.

Şantiyede kalite kontrolü

Ardgermeli bir döşemenin sağlıklı olması, sahadaki kontrollerin eksiksiz yapılmasına bağlıdır:

• Halat profili: Halatların projedeki yüksekliklerde olup olmadığı, beton dökümünden önce ölçülerek kontrol edilir.
• Ankrajlar: Germe uçlarının kalıba dik ve sağlam bağlandığı, ankraj bölgesindeki ek donatının yerleştirildiği doğrulanır.
• Beton dayanımı: Germeye başlamadan önce numunelerle betonun gerekli dayanıma ulaştığı belgelenir.
• Germe kayıtları: Her halat için uygulanan kuvvet ve ölçülen uzama kaydedilir; hesaplanan uzamayla karşılaştırılır.

Uzamaların beklenen değerden belirgin şekilde sapması; sürtünme, ankraj kayması ya da halat profilindeki bir hata gibi sorunlara işaret eder ve yorumlanması gerekir.

Yangın ve dayanıklılık

Ardgermeli elemanlarda halatların yangına ve korozyona karşı korunması, yeterli beton örtüsüyle sağlanır. Gereken örtü kalınlığı, yapı elemanının yangın dayanım süresine ve çevre koşullarına göre belirlenir. Ankraj ceplerinin germe sonrasında uygun harçla doldurulması da hem korozyon hem yangın açısından önemlidir.

Maliyeti etkileyen etkenler

• Açıklıklar ve döşeme kalınlığı
• Halat sayısı ve sistem türü (yapışık ya da yapışmasız)
• Tekrarlayan kat sayısı ve kalıp döngüsü
• Uzman uygulama ekibinin ve germe ekipmanının temini

Doğru karşılaştırma, yalnızca döşeme birim fiyatı üzerinden değil; azalan kolon sayısı, kat yüksekliği ve kalıp süresi gibi bina genelindeki etkiler de hesaba katılarak yapılır.

Ardgermeli döşeme nerelerde kullanılır?

• Otoparklar: Az kolonla geniş park alanı ve araç manevrası için uzun açıklıklar.
• Alışveriş merkezleri ve ofisler: Esnek kullanım için kolonsuz geniş alanlar, ince döşemelerle kazanılan kat yüksekliği.
• Oteller ve konutlar: Kirişsiz düz tavanlar sayesinde mimari serbestlik ve daha kolay tesisat geçişi.
• Hastaneler ve kamu binaları: Değişen ihtiyaçlara uyum sağlayan açık planlar.
• Yüksek binalar: Daha ince döşemelerle bina yüksekliğinde ve ağırlığında tasarruf.
• Köprüler ve özel yapılar: Uzun açıklıklı kirişler ve tabliyeler.

Klasik betonarme döşemeyle karşılaştırma

Halat, ankraj ve kılıf

Ardgermeli sistemin temel elemanları yüksek dayanımlı çelik halatlar, halatların içinden geçtiği kılıflar ya da kanallar ve halatların uçlarını betona sabitleyen ankraj başlıklarıdır. Yapışmasız sistemlerde her halat gres ile korunmuş ve plastik kılıfla kaplanmış olarak gelir; yapışık sistemlerde halatlar metal ya da plastik kanallara yerleştirilir ve germe sonrasında kanallar özel bir harçla doldurulur. Ankraj bölgeleri, germe kuvvetinin betona aktarıldığı yerler olduğu için ek donatıyla güçlendirilir. Halatların döşeme içindeki eğrisel profili, yüklerin yönüne göre tasarlanır ve kalıp üzerinde sehpalarla tam bu profilde tutulur.

Deprem davranışı

Ardgermeli döşemeler, depremde katları birbirine bağlayan diyafram görevini başarıyla üstlenir. Ancak kirişsiz düz döşeme sistemlerinde yatay deprem yükleri döşemeyle değil, perde duvarlar ve çekirdeklerle taşınmalıdır; döşeme-kolon birleşimleri ise depremde zımbalama açısından ayrıca kontrol edilir. TBDY 2018, bu tür sistemlerin deprem tasarımında perdelerin yeterliliğine ve birleşim detaylarına özel kurallar getirir. Doğru tasarlanmış bir ardgermeli sistem, ince döşemelerin kazandırdığı hafiflik sayesinde depremde binaya etkiyen kuvvetleri de azaltır. Yönetmeliğin genel çerçevesini TBDY 2018 yazımızda anlattık.

Hangi binada ekonomik olur?

Ardgerme, her binada tercih edilmesi gereken bir sistem değildir. Küçük açıklıklı, düzenli planlı konutlarda klasik betonarme döşeme çoğunlukla daha ekonomiktir. Ardgermenin ekonomik avantajı; açıklıklar büyüdükçe, kat sayısı arttıkça ve aynı kat planı tekrarlandıkça belirginleşir. Beton ve donatı tasarrufu, kalıp sürelerinin kısalması ve kat yüksekliğinden kazanılan alan, ardgerme sisteminin ek maliyetini karşılar. Karar, taşıyıcı sistem seçenekleri arasında yapılan bir karşılaştırmayla verilmelidir; benzer bir karşılaştırmayı çelik mi betonarme mi yazımızda farklı sistemler için yaptık. Ardgermeli projelerde sunduğumuz hizmetin kapsamını ardgermeli betonarme sayfamızda bulabilirsiniz.

Tesisat ve boşluk planlaması

Ardgermeli döşemede halatlar döşemenin içinde belirli bir profille ilerlediği için, tesisat şaftları, havalandırma boşlukları, merdiven ve asansör açıklıkları ile döşemeden geçecek boruların yerleri beton dökülmeden önce kesinleşmelidir. Mekanik ve elektrik projeleri statik projeyle koordineli hazırlanır; büyük boşlukların çevresinde halatlar yönlendirilir ve ek donatı konur. Sonradan açılması gereken küçük delikler için halatların yerleri ankraj ve kayıt planlarından ya da tarama cihazlarıyla belirlenir. Bu koordinasyon proje aşamasında yapıldığında, hem uygulama hızlanır hem de işletme döneminde riskli delme işlerinin önüne geçilir.

Proje ekibi ve sorumluluklar

Ardgermeli bir projede statik proje müellifi sistemin tasarımından, halat profillerinden ve germe kuvvetlerinden sorumludur. Uygulamayı yapan uzman ardgerme firması; halatların ve ankrajların yerleştirilmesini, germeyi ve germe kayıtlarının tutulmasını üstlenir. Şantiye şefi ve yapı denetim mühendisi ise beton dökümünden önce halat profillerinin ve ek donatıların projeye uygunluğunu, germe öncesinde betonun yeterli dayanıma ulaştığını numune sonuçlarıyla kontrol eder. Bu üç tarafın aynı kayıtlar üzerinde çalışması, kalite güvencesinin temelidir. Germe sırasında her halat için uygulanan kuvvet ve ölçülen uzama kayda geçirilir; hesaplanan değerlerden sapma varsa proje müellifi değerlendirmeden bir sonraki aşamaya geçilmez. Bu disiplin, ardgermeli döşemenin projede öngörülen davranışı gerçekten göstermesini sağlar ve binanın teknik dosyasının vazgeçilmez bir parçası olur.

İşletme döneminde bakım ve kontrol

Doğru uygulanmış ardgermeli döşemeler, klasik betonarme döşemeler gibi uzun yıllar bakım gerektirmeden kullanılır. Yine de bazı noktalara dikkat edilmelidir: ankraj bölgelerinin üzerindeki koruma harcının sağlam kalması, özellikle otopark gibi nem ve tuz etkisine açık alanlarda yüzey koruma ve su yalıtımının sürdürülmesi, döşemede beklenmedik çatlak ya da sehim görüldüğünde bir mühendise inceletilmesi. Bina yönetiminin germe kayıtlarını, halat planlarını ve uygulama fotoğraflarını eksiksiz ve kolay ulaşılabilir biçimde saklaması; ileride yapılacak tadilat, delme ya da kullanım değişikliği kararlarında güvenli çalışmayı mümkün kılar.

Ardgermeli sistemde tasarım süreci

Ardgermeli bir döşemenin tasarımı, mimari planla birlikte başlar. Önce kolon ve perde yerleşimi, açıklıklar ve kat yükseklikleri ele alınır; ardından döşeme kalınlığı, halatların hangi yönde ve hangi bantlar hâlinde yerleştirileceği belirlenir. Hesap modelinde germe kuvvetleri, zamanla oluşan kayıplar (betonun büzülmesi ve sünmesi, halatın gevşemesi gibi), kullanım ve deprem yükleri birlikte değerlendirilir. Sehim, çatlak ve zımbalama kontrolleri yapıldıktan sonra halat profilleri ve ankraj detayları paftalara işlenir. Bu süreç, klasik bir döşeme projesine göre daha fazla mühendislik emeği ister; ama karşılığında daha ince, daha hafif ve daha az kolonlu bir yapı elde edilir. Projenin diğer disiplinlerle koordinasyonu ve statik projenin bütünüyle tutarlılığı, başarının anahtarıdır. Tasarımın erken aşamasında ardgerme deneyimi olan bir mühendisle çalışmak, sistemin projeye gerçekten değer katıp katmadığını baştan netleştirir.

Ardgermeli döşeme ne zaman mantıklı?

Açıklıkların büyüdüğü, kolon sayısının azaltılmak istendiği, kat yüksekliğinin kısıtlı olduğu ve tekrar eden katların bulunduğu yapılarda ardgerme genellikle ekonomik bir çözümdür. Küçük açıklıklı konutlarda ise klasik betonarme döşeme çoğu zaman yeterlidir. Hangi sistemin projenize uygun olduğunu çelik mi betonarme mi karşılaştırmamızla birlikte değerlendirebilirsiniz. Ardgermeli sistemlerdeki deneyimimizi Ardgermeli Betonarme sayfasında paylaştık.
